前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵调压器为机械装备全流程式调压器，其的结构长为所显示。I号喷助力泵调压器最主要由驱使程序件、飞球、调压大弹簧、链传动方面和控制方面等分为。I号喷助力泵调压器的驱使程序件为享有60°。锥面的驱使程序盘。在驱使程序盘的内测有七个沿径向的半圆圈凹面。驱使程序盘压紧在驱使程序轴套上而与他串成内置式，其次在半圆键和夹紧螺母使其和喷助力泵的凸轮机构轴连接。

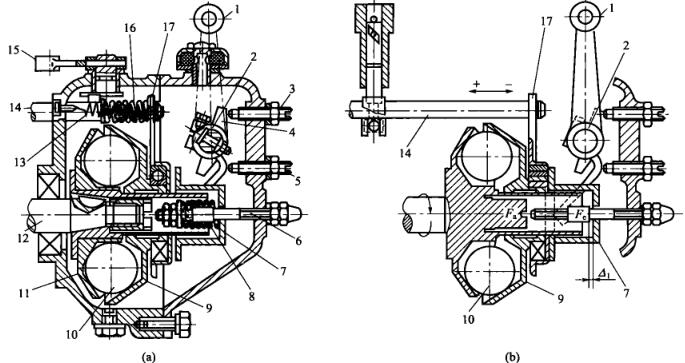

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个网套直径为25.4mm的飞球处于能够下载包盘的凹槽里，随能够下载包盘同吃缩放。飞球另外一只侧为与中线成45°锥面的拉力盘，拉力盘滑套在能够下载包轴套上。工作的时飞球的离心式力的功效在拉力盘上，其轴径分力Fa.将使拉力盘沿轴径旋转。二件套在拉力盘.上的旋转滚针轴承和传输装置板也随着手机端。传输装置板上部套在油泵撑杆上，最终得以油泵撑杆也随着手机端，最终得以该变油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
