本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油发无刷电设备设备高低压配配电盘的的作用： 1、合理性的计算能量。 2、便捷对电路设计的启闭运行。 3、有较高的安全性高个人防护级别为，能正确性的体现电路系统的导通模式。

项目名称：656KW重油来发直流电热泵机组单机配电箱主要元件明细清单
配电盘箱核心零件汇总表
序号顺序	名字	型号查询型号规格	单位名称	次数	商家
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发主轴电空气能热泵机组空气能热泵机组把握器	HGM6110	只	1	众智
3	带发发电机组转动速度管控器	C2002	只	1	孚创
4	直流电压24v电源包块	DC24V	只	1	众智
5	小行中心继电	HH54P    DC24V	只	2	正泰
6	全自动中部继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

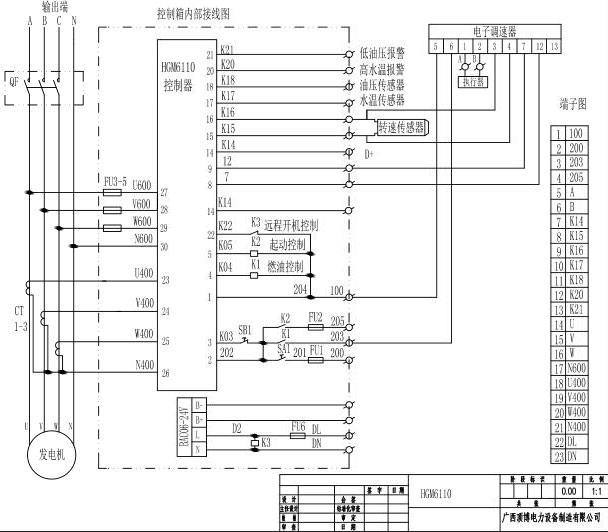

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.xunleishiyou.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
